Opis produktów

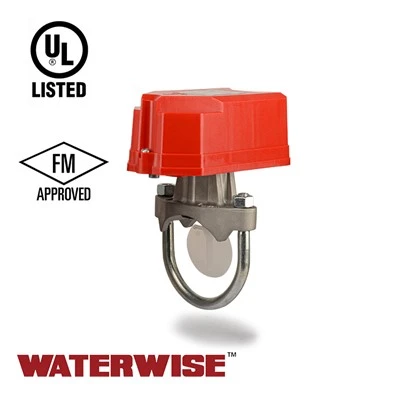

Detektor przepływu wody VDRT może być stosowany wyłącznie w przeciwpożarowych instalacjach tryskaczowych typu mokrego. Nie należy go stosować jako jedynego urządzenia inicjującego zarówno w systemach zalewowych, jak i wstępnym. Każde nieprawidłowe użycie układu zalewowego lub układu wstępnego działania może skutkować niezamierzonym wyładowaniem spowodowanym udarem, uwięzionym powietrzem lub krótkim czasem opóźnienia.
Parametry produktów
|
Ocena kontaktu:
|
10 A przy 125/250 V AC/3 A przy 24 V DC |
|
Natężenie przepływu:
|
15 do 37,8 l/min (4 do 10 gal/min)
|
|
Ocena ciśnienia statycznego:
|
31 barów (450 psi)
|
|
Zakres temperatury roboczej:
|
32 do 155 ℉ (0 stopni do 68 stopni)
|
|
Kompatybilna rura:
|
Rura stalowa, harmonogram od 10 do 40
|
|
Waga przesyłki:
|
1kg
|
Instrukcje
1. Ten czujnik przepływu wody VDRT został zaprojektowany tak, aby pasował wyłącznie do odpowiednich trójników.
UWAGA: odgałęzienie wylotowe trójnika musi mieć 1-calowy gwint NPT. Nie używaj reduktora w celu uzyskania prawidłowego rozmiaru gwintu. Niezastosowanie się do tej instrukcji spowoduje, że czujnik nie zgłosi stanu przepływu wody.
2. Jednostki VDRT są dostarczane bez łopatek zamontowanych na siłowniku. Wybierz wiosło o właściwym rozmiarze dla używanego tee. Odpowiedni nominalny rozmiar średnicy rury jest formowany na powierzchni łopatek. Wyrównaj otwór na trzonku łopatki z otworem na dźwigni uruchamiającej. Skręcić razem za pomocą śruby z łbem dostarczonym w zestawie z torbą. Wprowadź łeb śruby przez otwór w łopatce, aż zostanie mocno osadzony na powierzchni dźwigni siłownika. Nie jest wymagana żadna podkładka. Informacje na temat wymiany łopatek można znaleźć w rozdziale dotyczącym konserwacji.
3. Nakręcić czujnik na trójnik i dokręcić kluczem. Zalecane jest użycie środka uszczelniającego do gwintów lub taśmy. Użyj miernika wysokości (w dołączonej torbie), aby zapewnić odpowiednią głębokość czujnika na złączce trójnika. Patrz RYSUNEK 1. Miernik wysokości musi mieścić się pomiędzy górną częścią trójnika a dolną częścią siedziska. Dopuszczalna jest szczelina pomiędzy miernikiem a trójnikiem lub gniazdem. Po prawidłowym zainstalowaniu czujka musi być skierowana we właściwym kierunku przepływu wody i wyrównana z rurą. Dostarczona osłona kierunkowa ilustruje kierunek przepływu urządzenia.
4. Zdejmij pokrywę. Poruszaj dźwignią siłownika w przód i w tył, aby sprawdzić zamocowanie. Jeśli łopatka się zablokuje, wyjmij detektor i rozwiąż problem przed kontynuowaniem.
